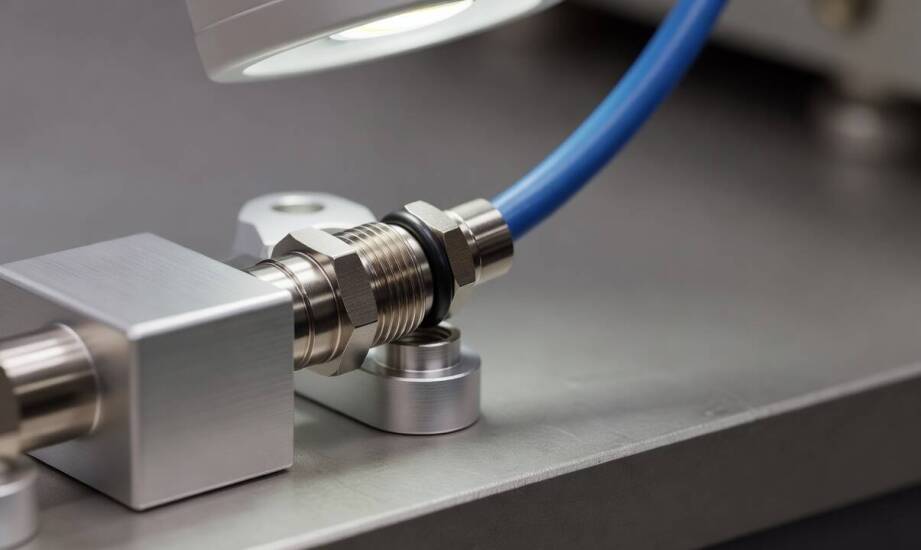

Gwint równoległy, metryczny i stożkowy w pneumatyce — kiedy połączenie trzyma szczelność

Gwint równoległy, metryczny i stożkowy w pneumatyce — kiedy połączenie trzyma szczelność

W układzie pneumatycznym ten sam łącznik gwintowany raz utrzymuje pełną szczelność przez miesiące ciągłej pracy, a w innej strefie maszyny zaczyna puszczać powietrze już po kilkudziesięciu cyklach. Taka rozbieżność pojawia się bardzo często przy montażu identycznych nominalnie elementów w obrębie jednego systemu automatyki. Przyczyną problemów bywa zazwyczaj specyfika danego rodzaju gwintu oraz nieodpowiednia technika jego instalacji w bloku zaworowym. Zbagatelizowanie tych różnic nieuchronnie prowadzi do powstawania mikrowycieków, które wymuszają ciągłą pracę sprężarek i podnoszą rachunki za energię w zakładzie.

Jak uszczelniają się gwinty równoległe, metryczne i stożkowe?

Gwint równoległy BSPP oraz metryczny M uszczelniają się na płaskiej powierzchni czołowej za pomocą pierścienia O-ring lub specjalnej podkładki elastomerowej. Profile te nie tworzą szczelnej bariery bezpośrednio na mosiężnych zwojach, dlatego wymagają absolutnie gładkiej i równej przylgni w otworze montażowym. Zanieczyszczenia lub zadrapania płaszczyzny uniemożliwiają poprawne ułożenie uszczelki, co błyskawicznie skutkuje ucieczką powietrza zaraz po podaniu ciśnienia. Tolerancja instalacyjna gwintu równoległego pozwala na swobodniejsze obracanie i pozycjonowanie złączek kątowych przed ostatecznym dokręceniem, jednak wymusza na monterze precyzyjne dopilnowanie docisku osiowego.

Gwinty stożkowe BSPT oraz amerykański standard NPT wykorzystują zupełnie inny mechanizm, klinując się bezpośrednio na metalowych zboczach zwojów wewnątrz gniazda. W tym przypadku wkręcany element wchodzi w coraz węższy otwór, tworząc bardzo ciasne połączenie przez wymuszoną interferencję materiałów. Teoretycznie mechanizm ten pozostaje w pełni samouszczelniający. W codziennej praktyce warsztatowej wymaga on jednak nałożenia taśmy teflonowej lub użycia płynnego kleju, aby zabezpieczyć układ przed luzowaniem i zablokować mikroszczeliny. Nawet drobne odchylenia wymiarowe powstałe podczas obróbki skrawaniem potrafią zachwiać stabilnością przyłącza. Aplikowanie zbyt dużego momentu obrotowego podczas dokręcania odkształca zbocza zwojów, niszcząc zarówno gwint zewnętrzny, jak i korpus wyspy zaworowej.

Wpływ materiału, medium i drgań na trwałość złączek

Materiał wykonania korpusu bezpośrednio warunkuje plastyczność zwojów poddanych naprężeniom w czasie pracy maszyn. Mosiężne podzespoły wykazują zauważalnie wyższą skłonność do mikroodkształceń niż komponenty z twardej stali nierdzewnej. W trudnych obwodach zjawisko to bywa atutem, ponieważ miększy mosiądz lepiej kompensuje mikroskopijne nierówności powierzchni styku. Samo sprężone powietrze stanowi stosunkowo łagodne medium robocze, pod warunkiem starannego osuszenia i przefiltrowania rurociągów z resztek oleju sprężarkowego.

Największe zagrożenie dla stabilności pneumatyki stanowią drgania mechaniczne generowane przez szybko przemieszczające się napędy. Wibracje przenoszone przez maszyny na łączenie powodują postępujące odkręcanie elementów. W środowisku silnych drgań gwint równoległy szybko traci minimalny docisk wymagany do kompresji O-ringu. Konstrukcje stożkowe wykazują wyższą odporność na wykręcanie, choć pozbawione chemicznego uszczelniacza również ulegają degradacji na skutek pracy oscylacyjnej.

Główne układy zasilania oraz długie linie dystrybucyjne wymagają montażu sztywnych elementów zabezpieczających ciśnienie. Specjaliści najchętniej wdrażają w takich punktach mosiężne łączniki gwintowane, które stabilizują przepływ przy nagłych zmianach obciążenia. Wyposażając zakłady produkcyjne w armaturę wtykową i skręcaną, firma EA Kraków P. Paduchowski każdorazowo dobiera uszczelnienia dostosowane do dynamiki konkretnego procesu technologicznego. Z kolei gęsto upakowane szafy sterownicze bazują zazwyczaj na prostych połączeniach wtykowych ułatwiających serwis. Błędnie dopasowany profil zwojów objawia się cichym syczeniem i postępującym spadkiem ciśnienia. Maszyna reaguje wtedy z opóźnieniem, siłowniki pneumatyczne tracą płynność ruchu, a system nadrzędny wymusza nieustanną pracę kompresorów.

Właściwy dobór profilu sprzęgającego przesądza o ostatecznym zachowaniu szczelności całego układu pneumatycznego. Warianty czołowe doskonale sprawdzają się w zaworach poddawanych częstym pracom modernizacyjnym, podczas gdy gwinty stożkowe z interferencją metalową tworzą mocne punkty węzłowe instalacji bazowej. Parametry geometryczne złącza stanowią zaledwie fragment prawidłowego montażu. Trwałe wyeliminowanie ubytków powietrza wymaga powiązania rodzaju zwojów z plastycznością materiału, obciążeniem wibracyjnym oraz zachowaniem pełnej czystości wokół obszaru roboczego. Spójne traktowanie wszystkich parametrów układu zapobiega luzowaniu wtyków i gwarantuje stabilną pracę napędów przez wiele milionów cykli.
